تفاوت سوییچ ۳ پین و ۵ پین در کیبورد مکانیکی
آیا به‌دنبال سوییچ‌های مناسب برای کیبورد مکانیکی خود هستید؟
یکی از عوامل حیاتی که باید مد نظر قرار دهید، نوع یا سبک نصب سوییچ در کیبورد است؛ چرا که این موضوع تعیین می‌کند که آیا سوییچ‌ها با کیبورد شما سازگارند یا خیر. سوییچ‌های ۵ پین و سوییچ‌های ۳ پین موضوع مورد بحث ما در این مطلب می باشد
در کل، دو مدل اصلی در سوییچ ها وجود دارد:
- سوییچ‌های ۳ پین (Plate-mount)
- سوییچ‌های ۵ پین (PCB-mount)
شناخت تفاوت‌های این دو نوع سوییچ به شما کمک می‌کند تا گزینه مناسب را برای کیبورد مکانیکی خود انتخاب کنید. در این مقاله، سوییچ‌های ۳ پین (Plate-mount) و سوییچ‌های ۵ پین (PCB-mount) را با هم مقایسه می‌کنیم تا در صورت نیاز به تعویض سوییچ‌های کیبوردتان در آینده دچار مشکل نشوید
سوییچ ۵ پین (PCB-mount) چیست؟

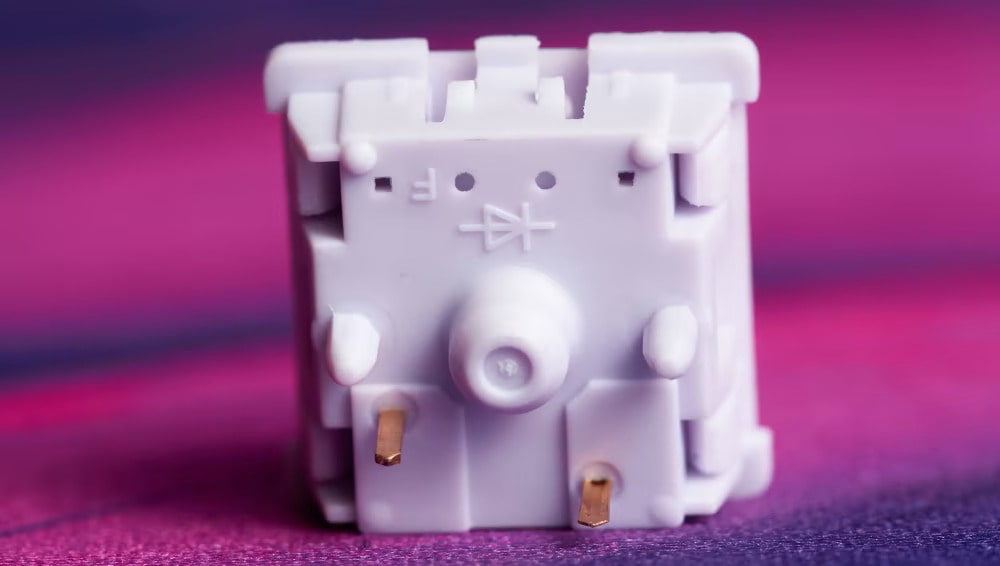

سوییچ PCB-mount یک سوییچ ۵ پین است. در قسمت پایین آن، دو پین فلزی برای فعالسازی سوییچ، دو پین پلاستیکی کناری جهت افزایش ثبات و یک پین مرکزی بزرگ وجود دارد که شبیه یک گیره دایره‌ای است
سوییچ‌های ۵ پین (PCB-mount) نصب ساده‌ای دارند، زیرا به‌راحتی می‌توان آن‌ها را مستقیماً روی برد مدار لحیم کرد، چه با صفحه فلزی (Plate) و چه بدون آن.
این سبک نصب برای کیبوردهای کوچک مناسب است، چون این کیبوردها معمولاً ساختاری محکم‌تری دارند و با توجه به عرض کم و تعداد کلیدهای کم تر پایداری بیشتری نسبت به کیبوردهای فول سایز دارند. به‌علاوه، نصب این سوییچ‌ها پیچیدگی زیادی ندارد و فرایند نصب آن‌ها سریع و آسان است.
از آنجا که این سوییچ‌های ۵ پین به‌طور مستقیم هم به برد مدار کیبورد (PCB) و هم به صفحه فلزی (Plate) متصل می‌شوند، ثبات کلی کیبورد بسیار بالا خواهد بود، صرف‌نظر از اینکه شما از کیبورد مکانیکی با قابلیت لحیم کردن استفاده می‌کنید یا از کیبورد مکانیکی با قابلیت تعویض داغ (Hot-Swap).

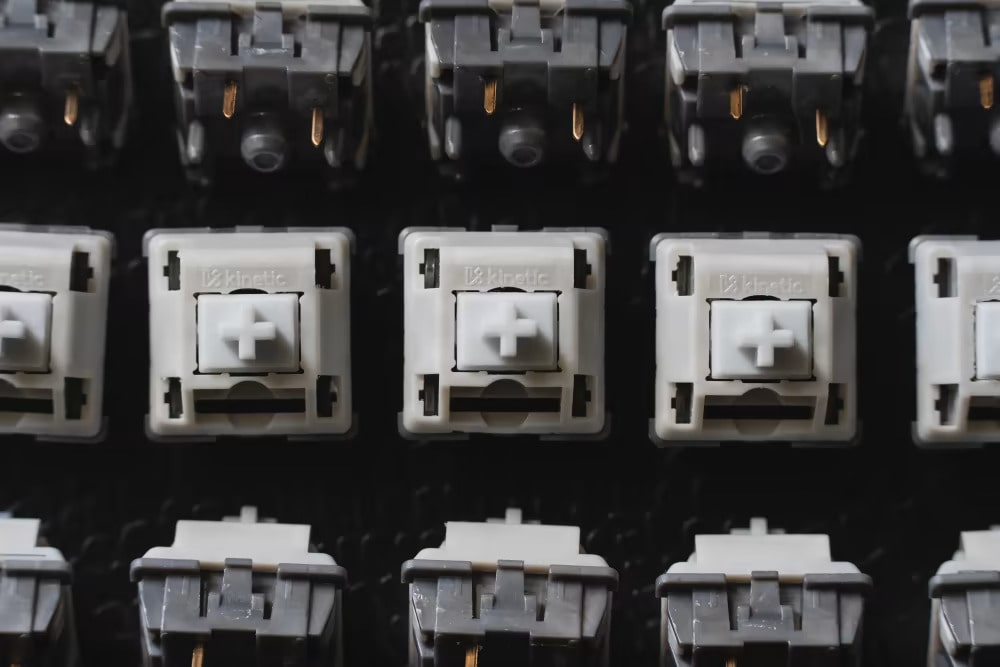

سوییچ ۳ پین (Plate-mount) چیست؟

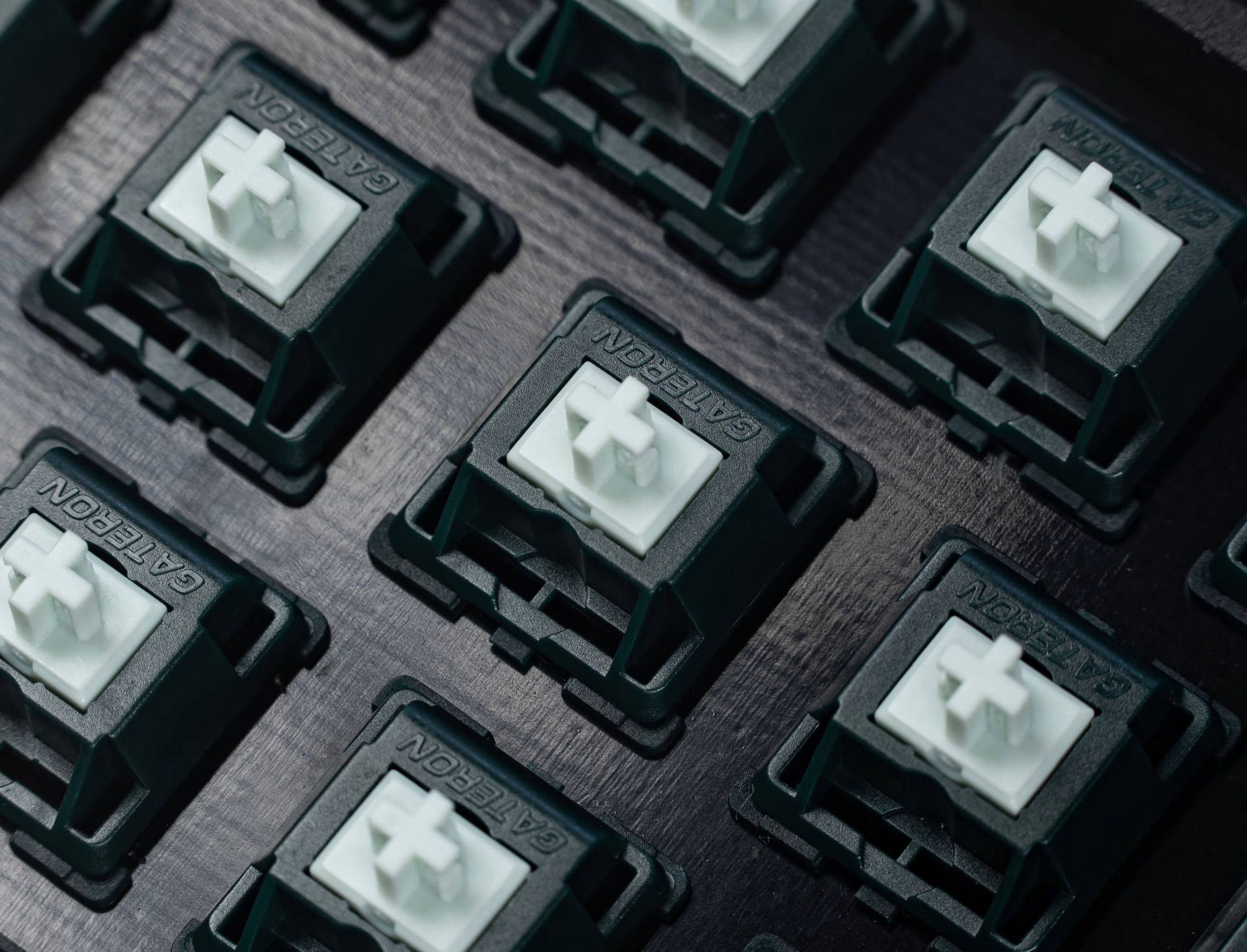

سوییچ‌های ۳ پین (Plate-mount) به این نام شناخته می‌شوند چون برای نصب آن‌ها ابتدا باید یک صفحه فلزی (Plate) در کیبورد قرار داده شود. این صفحه به‌عنوان یک پایه برای سوییچ‌ها عمل می‌کند و سوییچ‌ها باید روی آن نصب شوند تا به درستی به برد مدار متصل شوند.
برای کیبوردهایی که صفحه فلزی (Plate) ندارند، معمولاً از سوییچ‌های ۳ پین استفاده نمی‌شود.
سوییچ‌های Plate-mount سه پین دارند: دو پین فلزی برای فعالسازی سوییچ و یک پین مرکزی بزرگ که شبیه یک گیره دایره‌ای است و به‌عنوان نقطه مرکزی نصب عمل می‌کند. این نوع نصب به کیبورد ثبات بیشتری می‌دهد و معمولاً در کیبوردهای بزرگ و حرفه‌ای کاربرد دارد.
در کل، سوییچ‌های۳ پین (Plate-mount) معمولاً روی کیبوردهایی که طراحی پیچیده‌تر دارند، استفاده می‌شوند و به‌خاطر صفحه فلزی (Plate)، سوییچ‌ها به‌طور محکم‌تری در جای خود ثابت می‌مانند.
این سوییچ‌های ۳ پین بر خلاف سوییچ‌های ۵ پین (PCB-mount) که دو پین اضافی برای ثبات دارند، پین‌های تثبیت‌کننده ندارند. در عوض، این سوییچ‌های ۳ پین برای ثبات بیشتر به صفحه فلزی (Plate) متکی هستند. اگر از صفحه فلزی با کیفیت بالا استفاده کنید که سوییچ‌ها را محکم در جای خود نگه دارد، باعث کاهش لرزش کناری کلیدها هنگام تایپ یا بازی میشود.

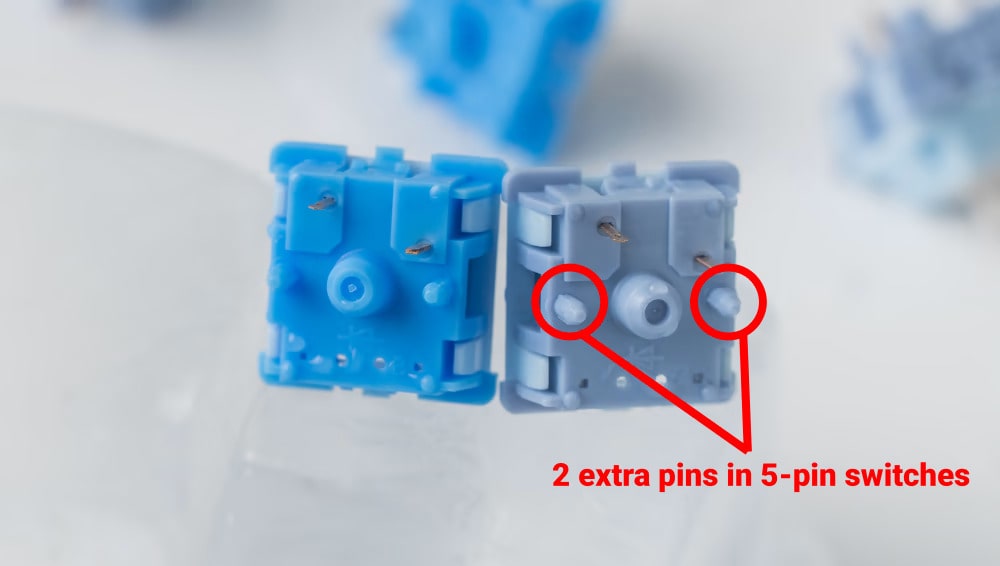

سوییچ‌های ۵ پین در مقابل سوییچ‌های ۳ پین: تفاوت آن‌ها چیست؟

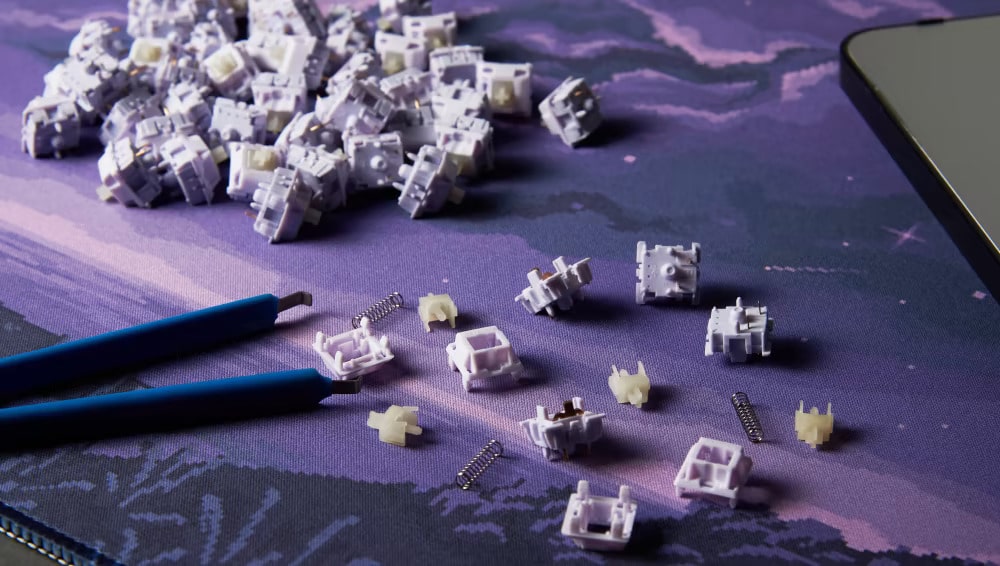

در نصب سوییچ‌های ۳ پین (Plate-mount)، ابتدا سوییچ‌های سه‌پین را روی یک صفحه فلزی (که معمولاً بالای برد مدار کیبورد قرار می‌گیرد) نصب می‌کنید. بعد از قرار دادن سوییچ‌ها روی صفحه (plate)، آن‌ها را به برد مدار لحیم می‌کنید یا اینکه برای کیبوردهای با قابلیت تعویض داغ (Hot-Swap)، آن‌ها را مستقیماً به برد متصل می‌کنید.
نکته: بعد از لحیم کردن سوییچ‌ها، برد را از صفحه فلزی جدا کردن کار سختی خواهد بود. برای جدا کردن صفحه باید ابتدا سوییچ‌ها را بردارید، که این به معنای لحیم‌زدایی و لحیم کردن دوباره هر سوییچ به برد مدار است. اما اگر از کیبورد بدون صفحه فلزی استفاده می‌کنید، فقط کافی است سوییچ‌ها را لحیم‌زدایی کنید.
چون صفحه فلزی سوییچ‌ها را روی برد مدار هم‌راستا و ثابت می‌کند، سوییچ‌های ۳ پین (Plate-mount) نیازی به پین‌های بیشتری ندارند. صفحه فلزی (Plate) علاوه بر ثابت نگه داشتن سوییچ‌ها، کیبورد را تقویت و تثبیت می‌کند تا تایپ روان‌تر و راحت‌تری داشته باشید.
نصب سوییچ‌ها روی صفحه فلزی (Plate-mount) در کیبوردهای بزرگ رایج است، چون بیشتر کیبوردها از صفحه فلزی استفاده می‌کنند که معمولاً برای ایجاد ثبات کافی است. این روش به کیبوردهای بزرگ استحکام بیشتری می‌دهد و سوییچ‌ها را بهتر در جای خود ثابت نگه می‌دارد.
از طرف دیگر، سوییچ‌های ۵ پین (PCB-mount) برای ایجاد ثبات علاوه بر صفحه فلزی، به پین‌های اضافی نیز متکی هستند. این در حالی است که سوییچ‌های ۳ پین (Plate-mount) فقط به صفحه فلزی برای این منظور وابسته‌اند.
بزرگ‌ترین تفاوت بین این دو سوییچ همین است. نتیجه اینکه سوییچ‌های PCB-mount (یا ۵ پین) برای برخی از ساختارها، به‌ویژه ساختارهای بدون صفحه فلزی (Plate) و کیبوردهای با قابلیت تعویض داغ، پایدارتر خواهند بود.
در سوییچ‌های ۵ پین (PCB-mount)، سوییچ‌های پنج‌پین را مستقیماً روی برد مدار نصب و لحیم می‌کنند. دو پین اضافی باعث هم‌راستایی سوییچ‌ها با برد می‌شوند و در این حالت، اگر بخواهید، نیازی به نصب سوییچ‌ها روی صفحه فلزی نیست (چرا که بعضی‌ها صدای متفاوت و احساس بهتری را بدون صفحه فلزی تجربه می‌کنند)
سوییچ‌های ۵ پین یا سوییچ‌های ۳ پین: کدام‌یک بهتر است؟
همان‌طور که پیش‌تر گفته شد، سوییچ‌های ۵ پین از نوع PCB-mount هستند (و پنج پین دارند)، در حالی که سوییچ‌های ۳ پین از نوع Plate-mount هستند (و سه پین دارند). اما کدام‌یک بهتر است؟
هر دو نوع نصب سوییچ مزایای خاص خودشون رو دارند، پس هیچ‌کدوم به‌طور قطعی از دیگری بهتر نیست. در نهایت، انتخاب به نوع کیبورد مکانیکی شما و سلیقه‌تان در انتخاب روش نصب بستگی دارد.
اگر گیمر حرفه‌ای یا تایپیستی هستید که به کیبوردی با ثبات بالا و راحتی زیاد علاقه دارید، سوییچ‌های ۵ پین که روی صفحه فلزی نصب می‌شوند، گزینه‌ی عالی برای کیبورد شما خواهند بود. البته خیلی از کیبوردها فقط با سوییچ‌های ۳ پین سازگارند، ولی خوشبختانه می‌تونید سوییچ‌های پنج‌پین رو به راحتی به سوییچ‌های سه‌پین تبدیل کنید، همونطور که در ادامه توضیح می‌دهیم:
متوجه خواهید شد که در بیشتر مواقع، سوییچ‌های پنج‌پین توسط کارخانه‌ها و علاقه‌مندان به این حوزه ترجیح داده می‌شوند. به همین دلیل هم بیشتر سوییچ‌های کیبوردهای مکانیکی با کیفیت بالا، عمدتاً فقط با سوییچ‌های پنج‌پین عرضه می‌شوند. حتی سوییچ‌های قدیمی‌تر که قبلاً سه‌پین بودن (مثل برند Holy Pandas) حالا به سوییچ‌های پنج‌پین تبدیل شدند.
چطور سوییچ ۵ پین را به سوییچ ۳ پین تبدیل کنیم؟
همونطور که می‌دانید، تنها تفاوت بین سوییچ‌های ۳ پین و سوییچ ۵ پین در تعداد پایه‌هاست. بنابراین تبدیل سوییچ پنج‌پین به سوییچ سه‌پین به این معناست که باید پایه‌های اضافی رو کوتاه کنید. اما باید دقت کنید که کدوم پایه‌ها رو بردارید تا به سوییچ‌ها آسیبی وارد نشود.

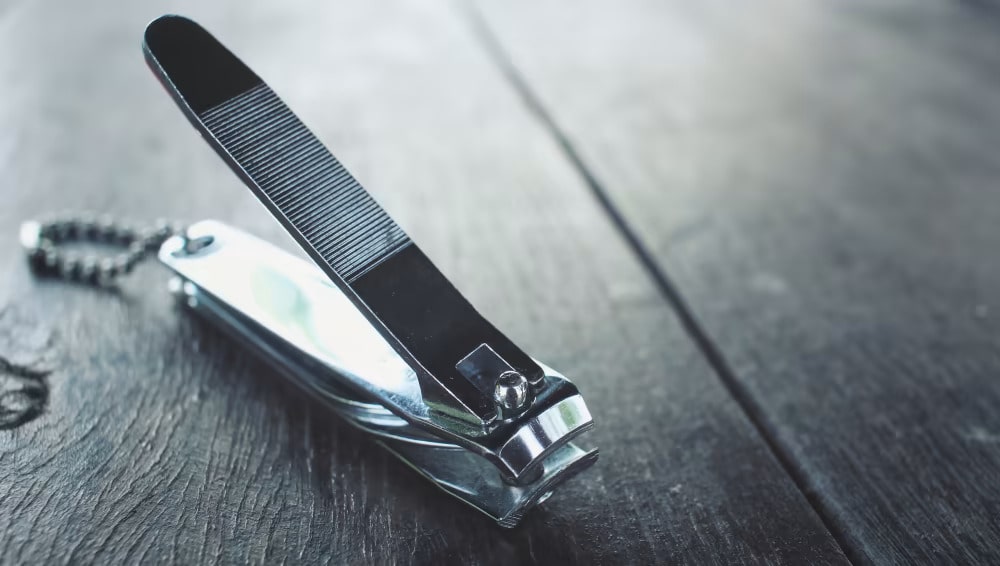

برای این کار باید دو پایه پلاستیکی کناری رو با یک شی تیز مثل ناخنگیر جدا کنید. مراقب باشید که پایه‌های فلزی رو نبرید چون این پایه‌ها مسئول ارسال سیگنال‌ها از کلید به کامپیوتر هستند. بدون این دو پایه فلزی، سوییچ غیرقابل استفاده میشود. همچنین، پایه وسطی و ضخیم رو نبرید.ناخنگیر یک ابزار عالی برای انجام این کاره.
مزایا و معایب سوییچ‌های ۵ پین و سوییچ‌های ۳ پین
مانند هر چیز دیگه‌ای در زندگی، سوییچ‌های ۵ پین (PCB-mount) و سوییچ‌های ۳ پین (Plate-mount) هم مزایا و معایب خودشون رو دارن. بیاید مزایا و معایب هر کدوم رو بررسی کنیم تا بتوانید تصمیم بهتری بگیرید.
مزایای سوییچ‌های ۵ پین (PCB-mount)
- این سوییچ‌ها پایه‌های اضافی برای ثبات بیشتر دارند.
- قابل استفاده در ساخت‌های بدون صفحه (plateless) و با صفحه هستند.
- در بازار به‌راحتی در دسترس‌اند (می‌توانید آن‌ها را آنلاین خریداری کنید).
- برای سوییچ‌های کیبورد مکانیکی با کیفیت بالا ترجیح داده می‌شوند.
معایب سوییچ‌های ۵ پین (PCB-mount)
- تبدیل سوییچ‌های ۵ پین به ۳ پین (برای PCBهایی که فقط از ۳ پین پشتیبانی می‌کنند) زمان ساخت را افزایش می‌دهد.
- سوییچ‌های ۵ پین معمولاً نسبت به سوییچ‌های ۳ پین گران قیمت تر هستند.
مزایای سوییچ‌های ۳ پین (Plate-mount)
- معمولاً قیمت کمتری نسبت به سوییچ‌های ۵ پین دارند.
- در بیشتر فروشگاه‌ها، حتی فروشگاه‌های عمومی، به راحتی در دسترس هستند.
- برای بردهای PCB که فقط با ۳ پین سازگار هستند، نیازی به بریدن پایه‌ها نیست.
معایب سوییچ‌های ۳ پین (Plate-mount)
- ساخت کیبورد بدون استفاده از صفحه (plate) ممکن است خیلی سخت باشد و نتیجه نهایی هم ممکن است پایدار نباشد یا اجزا کج شوند. بنابراین، باید حتما از صفحه استفاده کنید.
- سوییچ‌های با کیفیت بالا معمولاً فقط با ۵ پین ساخته می‌شوند، پس اگر به دنبال سوییچ‌های حرفه‌ای هستید، باید از سوییچ‌های ۵ پین استفاده کنید.
- اگر از صفحه با کیفیت پایین استفاده کنید که به خوبی سوییچ‌ها را نگه نمی‌دارد، ممکن است هنگام لحیم‌کاری یا نصب سوییچ‌ها در کیبوردهای هات‌سوآپ، سوییچ‌ها کج شوند.

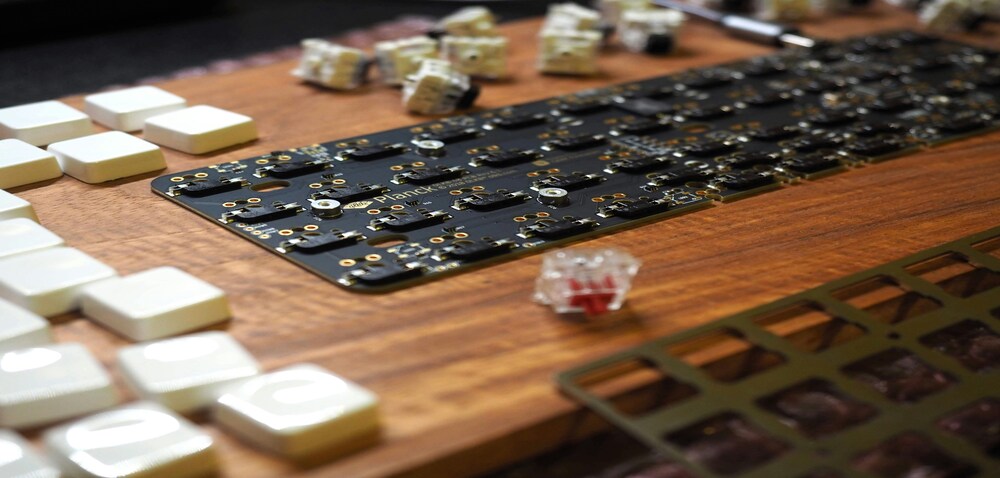

برد PCB در کیبورد به چه معناست؟
برد PCB مخفف عبارت "برد مدار چاپی" است که پایه و اساس کیبورد شما را تشکیل می‌دهد. این برد همانند مادربورد کامپیوتر عمل می‌کند و تمام عملیات کیبورد به آن وابسته است. حتی سوییچ‌ها نیز به آن لحیم می‌شوند تا سیگنال‌های الکتریکی را در هر ضربه کلید ارسال کنند.
آیا می‌توان یک سوییچ ۳ پین را در یک مدار PCB از نوع ۵ پین قرار داد؟
یک کیبورد از نوع مدار ۵ پین می‌تواند سوییچ‌های ۳ پین را پشتیبانی کند. اما سوییچ‌ها به دلیل نداشتن دو پین اضافی برای ثبات، کمی ناپایدار خواهند بود. متأسفانه راهی برای تبدیل یک سوییچ ۳ پین به ۵ پین وجود ندارد، اما به راحتی می‌توانید سوییچ‌های ۵ پین را به ۳ پین تبدیل کنید.
به طور کلی توصیه می‌کنم هر زمان که ممکن است از سوییچ‌های ۵ پین استفاده کنید، چرا که این محکم بودن هیچ ضرری برای کیبورد و مدار ندارد و در صورت نیاز می‌توانید به راحتی آن‌ها را به سوییچ‌های ۳ پین تبدیل کنید.
چطور بدون باز کردن کیبورد بفهمید که کیبورد شما ۳ پین است یا ۵ پین؟
برای فهمیدن اینکه کیبورد شما ۳ پین است یا ۵ پین بدون باز کردن آن، می‌توانید از روش‌های زیر استفاده کنید:
نوع کیبورد و برند: برخی برندها مشخصات سوییچ‌های خود را در دفترچه راهنما یا وب‌سایت‌شان ذکر می‌کنند. معمولاً کیبوردهای گران‌قیمت و حرفه‌ای معمولاً از سوییچ‌های ۵ پین استفاده می‌کنند.
ویژگی‌های ظاهری کیبورد: کیبوردهای که دارای ساختار قابل تعویض سوییچ (hot-swap) هستند، اغلب از سوییچ‌های ۵ پین استفاده می‌کنند، زیرا پین‌های اضافی برای ثبات بیشتر در این نوع کیبوردها مفید هستند.
چک کردن تصاویر آنلاین: بسیاری از کیبوردها و سوییچ‌ها در اینترنت به‌صورت تصاویر و ویدیوهای آموزشی موجود هستند. شما می‌توانید با جستجو در مورد مدل کیبوردتان، تصویر سوییچ‌ها را ببینید و متوجه شوید که چند پین دارند.
توجه به نوع کیبورد: کیبوردهای مکانیکی با شاسی فلزی یا پلاستیکی معمولاً به احتمال زیاد از سوییچ‌های ۳ پین استفاده می‌کنند، اما کیبوردهای حرفه‌ای و با قابلیت تعویض سوییچ، معمولاً از سوییچ‌های ۵ پین بهره می‌برند.
اگر شما اطلاعات دقیقی از مدل کیبورد خود دارید، ممکن است راحت‌تر بتوانید تشخیص دهید که سوییچ‌های آن ۳ پین هستند یا ۵ پین.
سخن پایانی
انتخاب بین سوییچ‌های ۳ پین و سوییچ‌های ۵ پین به نوع کیبورد و نیاز شما بستگی دارد. سوییچ‌های ۵ پین پایداری بیشتری دارند و برای کیبوردهای حرفه‌ای‌تر مناسب‌تر هستند، در حالی که سوییچ‌های ۳ پین گزینه‌ای سازگارتر برای کیبوردهای معمولی با نصب راحت‌تر محسوب می‌شوند.
اگر کیبورد شما فقط از سوییچ‌های ۳ پین پشتیبانی می‌کند، می‌توانید سوییچ‌های ۵ پین را با یک تغییر کوچک قابل استفاده کنید. با شناخت تفاوت این دو نوع، می‌توانید تجربه تایپ و بازی بهتری داشته باشید.
